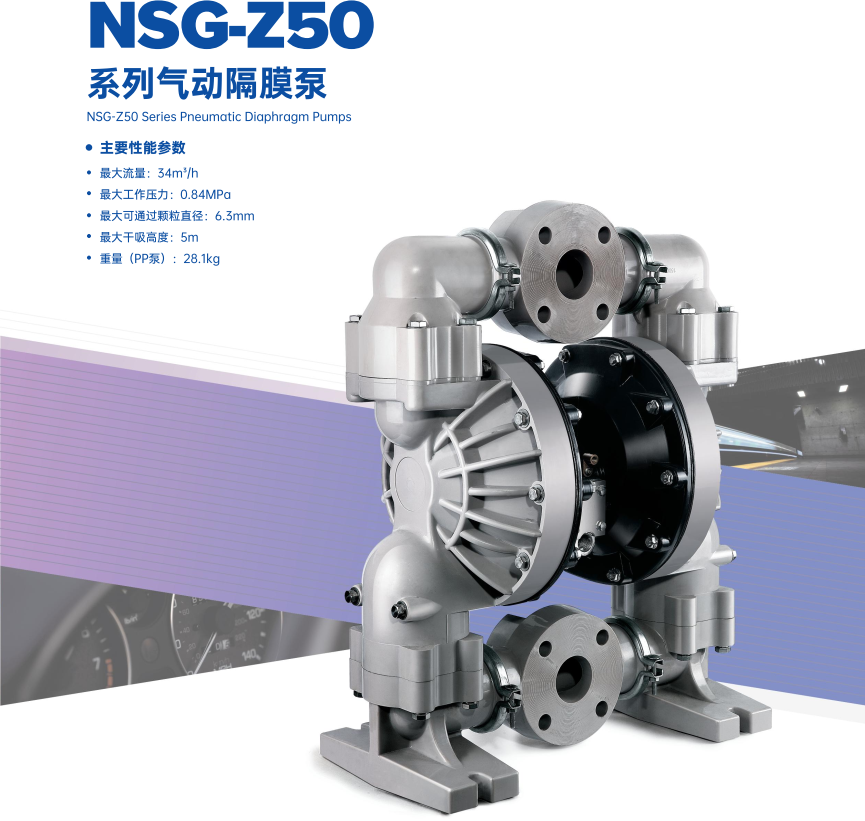

南方泵业NSG-Z50气动隔膜泵

参数表

产品特色及优势

1、气动隔膜泵具有简单、高可靠设计的气动马达，以及不同材质的流体端，使得整个隔膜泵系列产品能在各种应用工况下实现可靠性

2、气动马达铝制外壳经表面防腐处理，能抵御不洁净空气的腐蚀。

3、不对称的换气阀结构，运行可靠，避免停机

4、陶瓷材质滑块和导气块，坚固耐用，具有持久寿命，特殊处理的接触面具有良好的运动性和密封性

5、特殊的换气结构，避免了气阀结冰，提高压缩空气利用率

6、外置气阀结构，拆装维护方便

7、所有排气口采用一一个公共端，可防止外部气化液体侵入空气马达

8、外部紧固件采用不锈钢件

主要特征

气动隔膜泵具有简单、高可靠设计的空气换向阀，使得整个隔膜泵系列产品能在各种应用工况下实现高效运行。

换向阀分为三向先导阀，能保证真正意义的不发粘，所有部件可在不打开液体腔的情况下进行更换。铝制部件经阳极氧化处理覆环氧涂料层，能抵御不洁净空气的腐蚀。

换向轴为一体式结构，保证同心度，使得动作更加流畅

增加过滤装置，确保空气马达正常运行

导向块采用陶瓷或者不锈钢材质以适应不同的场合

活塞端采用无螺钉结构，安装便捷

外置空气式马达，维护方便

采用了工程塑料，节约资源

与其他隔膜泵相比，活动部件非常少

一种换向阀适合多种规格的泵

空气阀15年质量保证，泵体5年

产品性能参数

• MAX工作压力：0.84Mpa


• MAX流量：150gpm

• MAX吸程（干吸）：5m

• MAX输送固体颗粒：6.3mm

• MAX空气消耗量：70l/S

• 液体进口尺寸：2"


• 液体出口尺寸：2"

• 排气口尺寸（Air inlet Size）：3/4"

• 排气口尺寸（Air Outlet Size）：1-1/2"

• 重量：聚丙烯泵28.1KG
